1、隔膜式壓力介紹
YTP系列隔膜壓力表是由一個不同類型的通用壓力表與一個具有特定要求的連接體和隔膜隔離體組成的隔離器配接而成。廣泛應用于染化、制堿、石油化工、化纖、日用化工、制藥、鋼鐵、食品等行業的生產過程。測量氣體、液體、粘度較大的酸性、堿性、醛化、氯氣或氯化物及含有固態浮游物等腐蝕性較強的介質壓力。

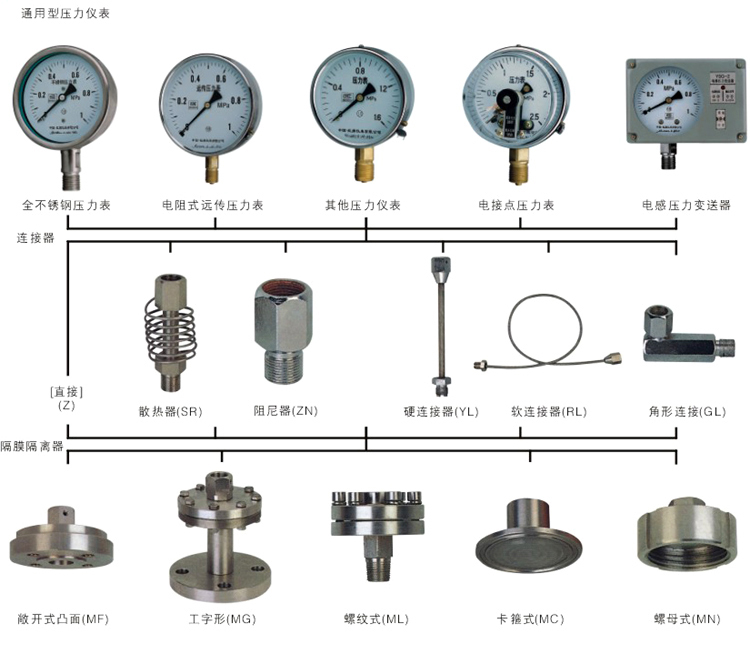

2、隔膜式壓力表構成示意圖
3、型號標示例
①法蘭標準代號及螺紋接口尺寸
②隔膜材料：316SS、316LSS、哈式合金、蒙耐爾合金、鉭、氟塑料
| ③隔膜體形式： |
F：敞開式突面(≤25MPa) |
M2：螺母式(0.1～2.5MPa) |
| |
F1：工字形(≤6MPa) |
F2：壓緊式法蘭式(≤6MPa) |
| |
L：螺紋式(≤60MPa) |
FJ：角接法蘭式(≤6MPa) |
| |
M1：螺栓式(≤1～25MPa) |
FC：(≤6MPa) |
| |
MJ：均質機用(10～60MPa) |
注：其他形式參見選型指南 |
| |
MC：夾子式(0.1～2.5MPa) |
|
| ④連接體形式 |
SR：散熱器(被測介質溫度<200℃) |
| |
YW：硬管連接(被測介質溫度<200℃) |
| |
RW1/2/4：軟管連接(1、2、4、分別代表軟管長度M) |
| |
GW：角形連接(被測介質溫度<150℃) |
| |
ZN：直接式阻尼器 |
| |
注：缺項為直接連接式 |
⑤公稱直徑：60，100，150
⑥功能：通用型壓力表型號，多功能并列標示
⑦ 隔膜壓力
|
|
|
型號：YTPF-100
通用型儀表為全不銹鋼壓力表，連接形式為直接采用均質機用隔膜體，隔膜材料316SS，測量范圍0～60MPa。 |
型號：YTPF-100SR1LY
通用型儀表為全不銹鋼壓力表，連接形式為散熱器SR1型，采用螺紋焊接一體式隔膜體，隔膜材料為哈式合金，螺紋借口為G1/2". |
4、結構原理
當測量介質的壓力作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，壓力表白測壓系統形成的壓力就近于測量介質的壓力。
主要技術指標
隔膜表的溫度特性：由于隔膜表系統由填充了密封液作為傳遞壓力的及至，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜鋼度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定部大于0.1%/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。
隔膜表液位差：尤其對于帶軟連接管的隔膜壓力表，由于受壓部與通用型壓力表安裝位置不同，會差生如圖所示的液位差的影響量△P。
隔膜表的耐蝕型：隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜、法蘭及密封圈的材料來保證。
隔膜材料：0Cr17Ni12Mo(316)；蒙乃爾合金(Cu30Ni70)；哈式合金(H276C)；鉭(Ta)及聚四氟乙烯(PTFE)。
法蘭材料：不銹鋼0Cr17Ni12Mo(316)；不銹鋼內襯聚四氟乙烯(或約定要求)
密封圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。
法蘭的選擇：現根據GB(中國)、HGJ(化工部)、DIN(德國)、JIS(日本)、ANSI(美國)等法蘭標準以及實際使用情況編制成常用法蘭系列標準。供用戶選用。也可以接受用戶其他規格的特殊訂貨。
密封液的選擇：為保證隔膜表使用可靠性和安全性，應根據不同用途選擇合適的密封液。
|
密封液
|
受壓部溫度范圍
|
比重g/cm3
|
體膨脹系數1/℃
|
用途
|
|
高粘度硅油
|
-10～200℃
|
1.07
|
0.95×10-3
|
高溫用
|
|
低粘度硅油
|
-30～100℃
|
0.94
|
1.08×10-3
|
一般用
|
|
甘油水溶液
|
-5～100℃
|
1.27
|
0.61×10-3
|
食品用
|
|
植物油
|
-5～100℃
|
0.93
|
1.03×10-3
|
食品用
|
|
氟油
|
-30～150℃
|
1.93
|
0.75×10-3
|
氫、氧
|
5、常用隔膜體外形尺寸
 |
 |
|
壓緊法蘭式隔膜體(代號MF)
|
螺紋對頭式隔膜體(代號ML)
|
螺母式隔膜體(代號MN) 螺栓式隔膜體(代號MZ)
|
6、連接體外形尺寸
|
|
|
|
|
硬管連接體(代號YL)
|
角型連接體(代號GL)
|
散熱管(代號SR)
|
|
|
|
|
軟管接管(代號RL)L=1；2；4m
|
散熱管(代號SR)
|
|
|
